XBLW LM239精密电压比较器芯片
2024-08-31
XBLW LM239精密电压比较器芯片
产品概述 一 该系列器件由四个独立的精密电压比较器组成，LM239DTR 的失调电压低至 2mV。每个比较器都经过专门设计，可在很宽的电压范围内采用单电源供电。也可以使用分离式电源进行操作。
芯片特征 二 ● 单电源电压范围或双电源：+2 至 +36 V 或 ±1 V 至 ±18 V ● 极低的电源电流：（0.2 mA），与电源电压无关 ● 低输入偏置电流：25 nA（典型值） ● 低输入失调电流：±5 nA（典型值） ● 低输入失调电压：±2 mV（典型值） ● 输入共模电压范围包括地电压 ● 低输出饱和电压：250 mV（典型值）;（ISINK = 4 毫安） ● 差分输入电压范围等于电源电压 ● TTL、DTL、ECL、MOS、CMOS兼容输出

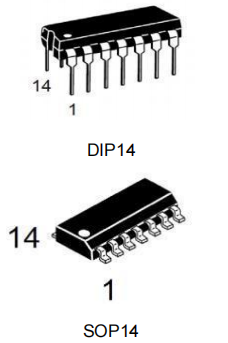

引脚定义及封装类型 三

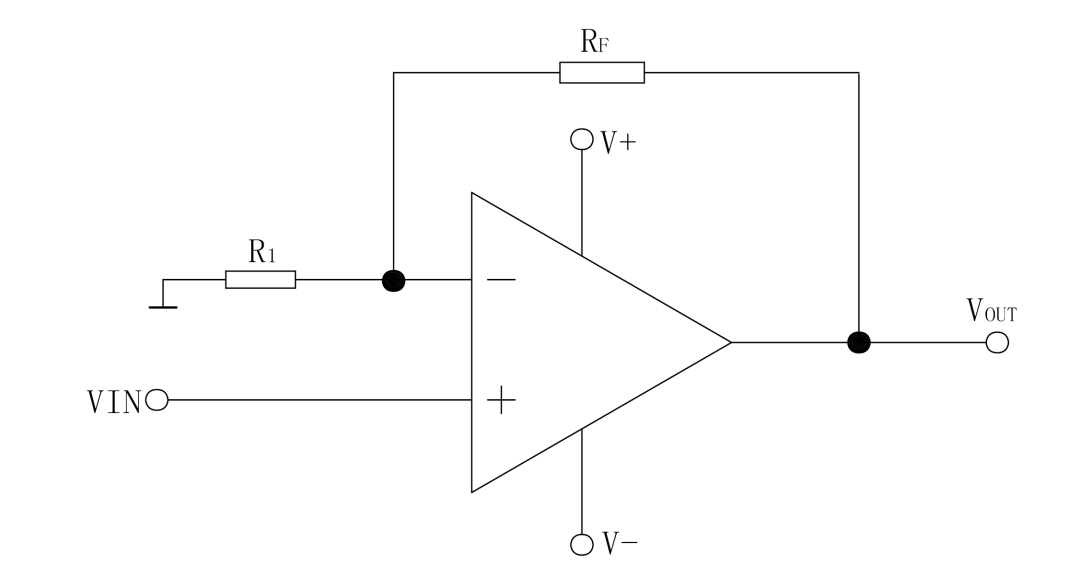

典型应用电路介绍及运用原理 四 LM239DTR应用电路------雷达锥扫基准信号采集电路 电路采用电压比较器芯片XBLW LM239DTR，采用二极管对输入的锥扫基准信号限幅整形，电路的3.3V为方波信号，周期和输入信号相同，认为方波上升沿为锥扫基准信号的相位零点。
运用原理：什么是电压比较器？
简单地说， 电压比较器是对两个模拟电压比较其大小（也有两个数字电压比较的，这里不介绍），并判断出其中哪一个电压高，如图1所示。图1（a）是比较器，它有两个输入端：同相输入端（“+” 端） 及反相输入端（“-”端），有一个输出端Vout（输出电平信号）。 另外有电源V+及地（这是个单电源比较器），同相端输入电压VA，反相端输入VB。VA和VB的变化如图1（b）所示。 在时间0～t1时，VA》VB；在t1～t2时，VB》VA；在t2～t3时，VA》VB。在这种情况下，Vout的输出如图1（c）所示：VA》VB时，Vout输出高电平（饱和输出）；VB》VA时，Vout输出低电平。 根据输出电平的高低便可知道哪个电压大。
芯片应用 五 ● 报警器电路 ● 自动控制电路 ● 电源电压检测电路 ● 振荡器及压控振荡器电路
